質量檢查 |如 何 快 速 生 成 序 號 標 注

2020-04-27

看到下面這張圖是否感覺熟悉呢？




根據工程圖紙創建質量檢查表，而創建質量檢查表的過程非常繁瑣復雜

效率十分低下


當有幾百上千的尺寸需要標注時，
甚至需要專門安排人員完成這項重復性的工作！
掌握SOLIDWORKS Inspection自動創建質檢報告功能
一切就變得簡單了。
只需在工程圖
中設置好必要的參數，
一鍵即可生成序號標注，
具體操作方法如下

 1：solidworks

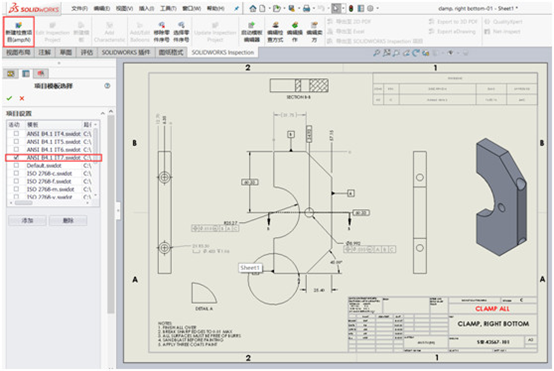

打開需要標注序號的工程圖，在SOLIDWORKS Inspection中點擊“新建檢查項目”，然后選擇所對應的模板




 2：solidworks

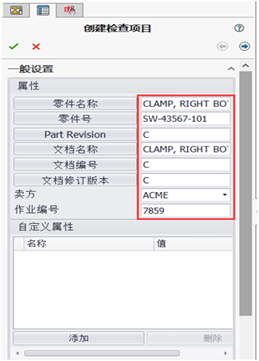

在任務欄中填寫所有零件的相關信息。
（這里也可以直接連接模型或者工程圖。）



 3：solidworks

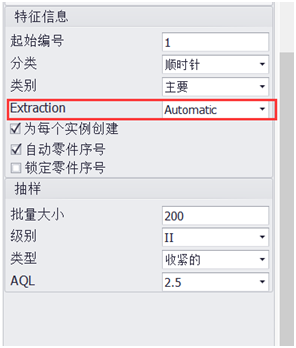

在創建序號標注欄中，選擇自動，隨后進行下一步




 4：solidworks

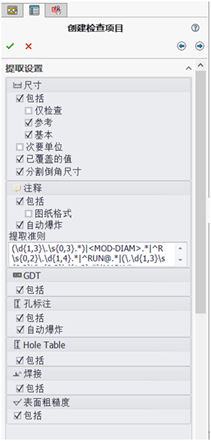

檢查所設置的參數




5：solidworks

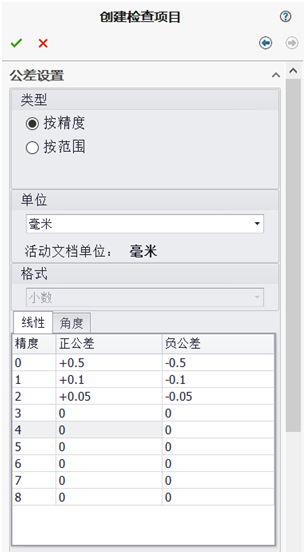

設置未標注公差的尺寸，默認檢查精度。
（下圖為示例，僅做演示用。）




 6：solidworks

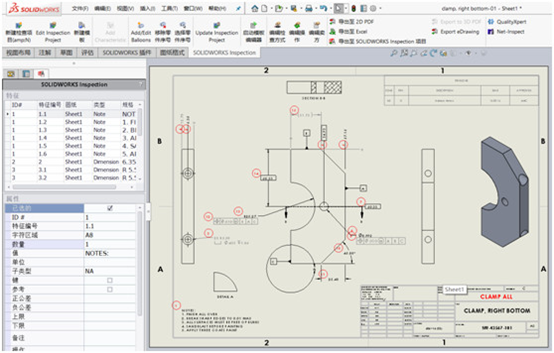

點擊確定，所有尺寸被自動標注好序號。



7：solidworks

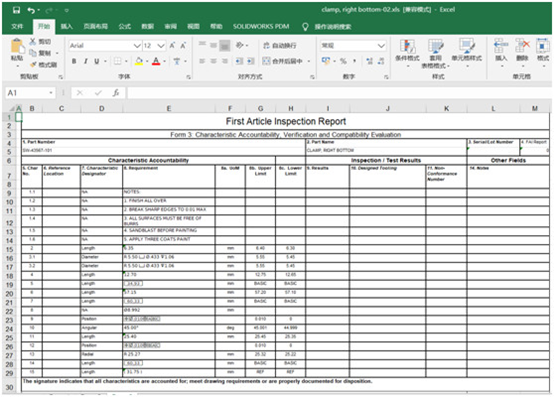

如果有必要，還可以將這些參數自動導出Excel表格。


此過程不到1分鐘輕松搞定！

相比手工創建，效率提高90%以上，而且不會出錯！
