目前很多電氣設備公司的電氣設計部在電氣設計時，需要將很多電線和與一個電纜關聯到一起。

從而與實際中布線時采用的電纜相對應。

SOLIDWORKS公司針對市場對這方便的需求，在SOLIDWORKS Electrical中提供了關聯電纜方法，這樣一來，設計師在電氣設計時，就可以將實際布線用的線纜在電氣原理設計時對應到一起。

方法一，在布線方框圖中布線，選中電纜，并選中電纜并與對應連接點連接，如圖1和2

圖1 選擇電纜型號

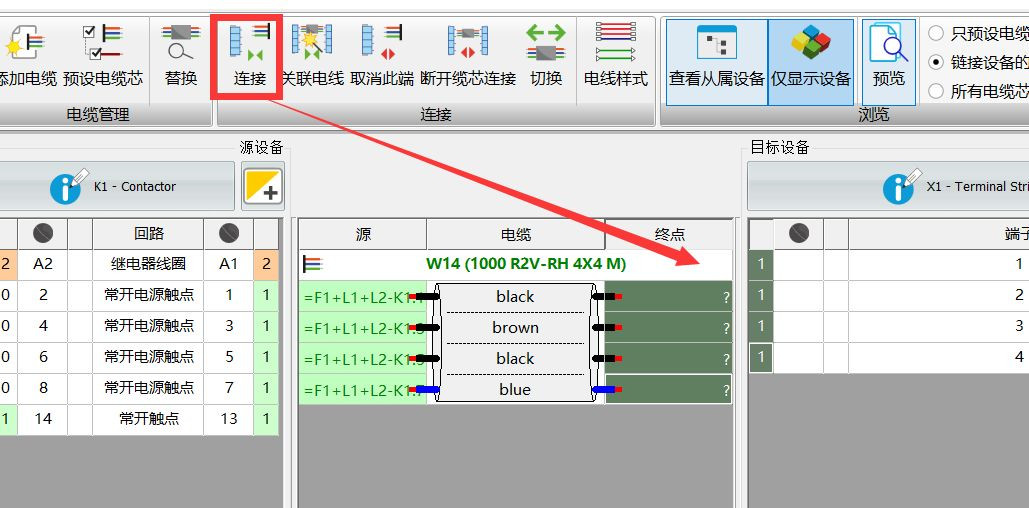

圖2 定義連接點連接

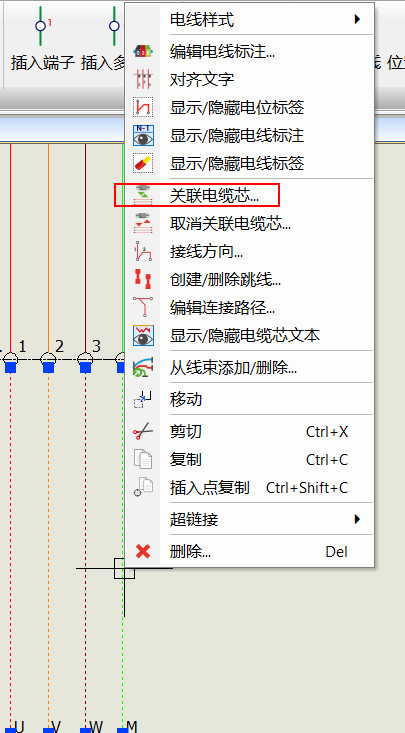

方法二，在原理圖中使用關聯芯，右擊原理圖電線并選中電纜芯，如圖3和4

圖3  選中并打開

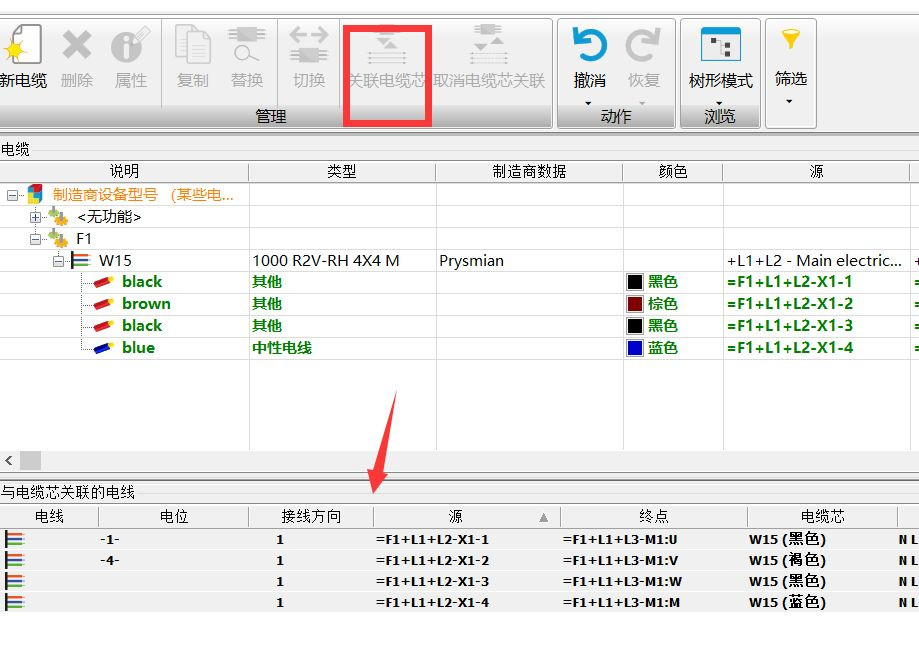

圖4  電線對應關聯

 方法三，在端子編輯器中關聯電纜芯，選中端子原理圖，右擊并選中編輯端子，如圖5和6

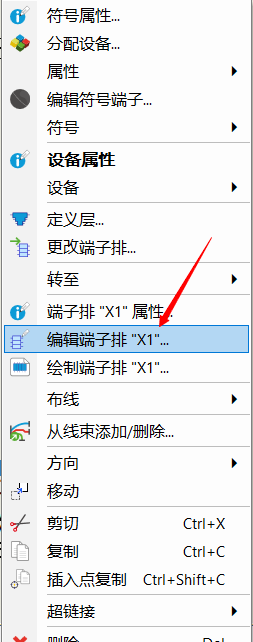

圖5 選中編輯端子排功能

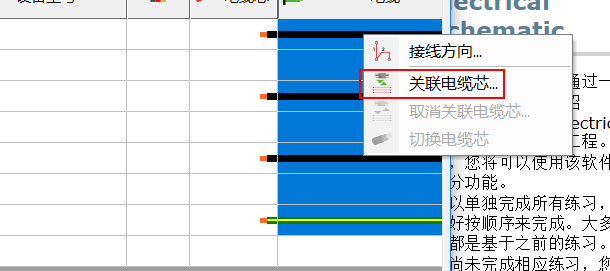

圖6 電線對應關聯

相信大家都對SOLIDWORKS Electricl中關聯電纜功能有一定的了解了，它可以幫助電氣設計在軟件模擬環境下模擬實際布線中電纜連線。
